Compteur de bobines à Rayon-X

W-Tech_Comptage-automatique-connecteurs-3-broches
W-Tech_Comptage-automatique-composants-en-bobine2
W-Tech_Comptage-tubes-par-RayonX
W-Tech_Comptage-automatique-composants-waffle-pack
W-Tech_Comptage-automatique-composants-waffle-pack2
W-Tech_Comptage-automatique-composants-waffle-pack4
W-Tech_Comptage-automatique-composants-waffle-pack3
X-Ray
X-Ray_CPU_Socket
X-Ray_Zoom_2

Voir la vidéo du compteur

Description :

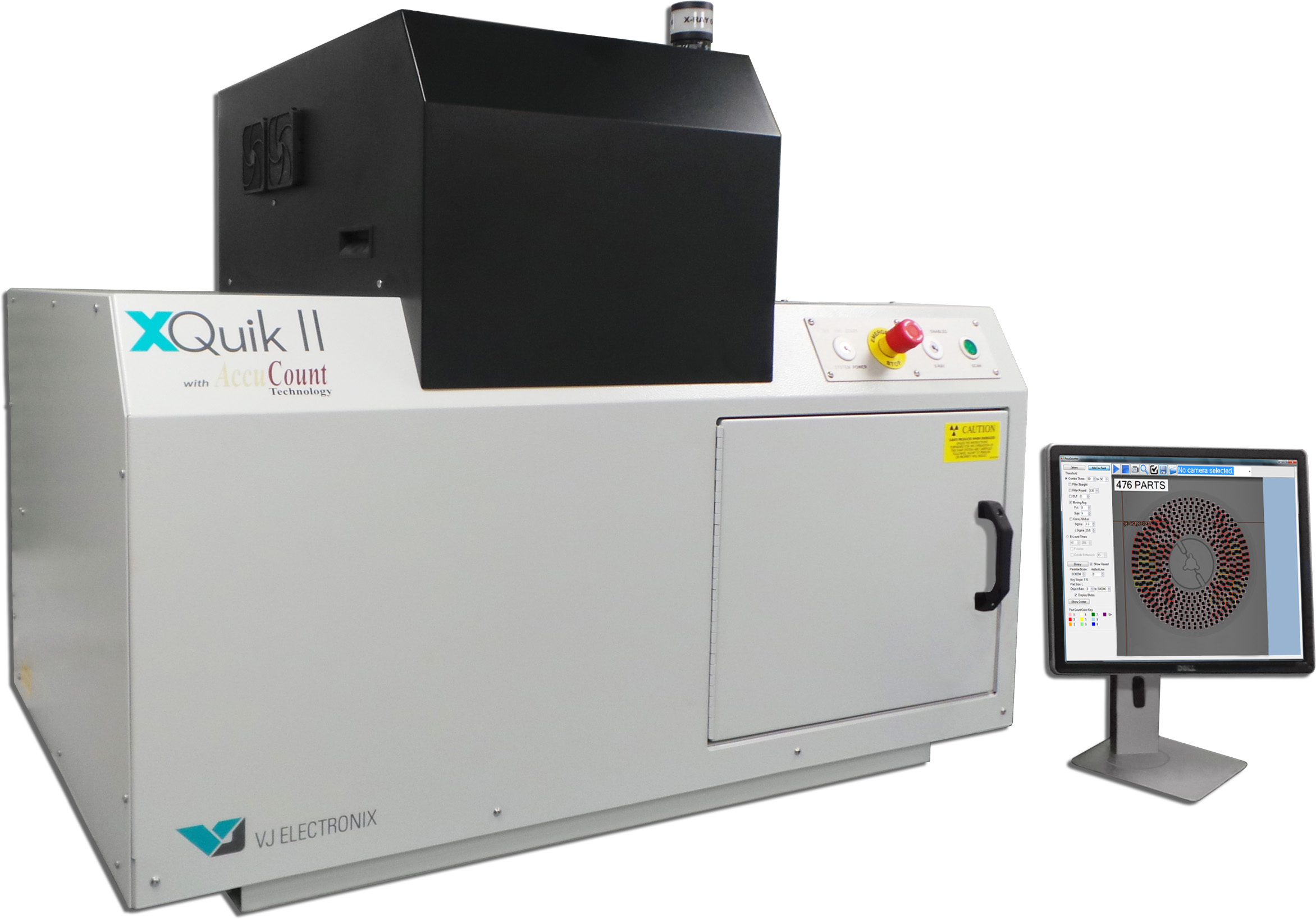

Cet appareil polyvalent s'utilise aussi bien pour vos inventaires de composants CMS en bobines (Ø 180/330/380mm), que pour la gestion de vos encours de production ou encore l’inspection par Rayon-X de vos Bga’s et/ou cartes électroniques.



Cet équipement se distingue par sa flexibilité, sa simplicité d'utilisation et son coût très faible.

En effet, cette machine de table est capable de compter l'intégralité des composants présents dans une bobine de Ø 330/380mm ou, dans quatre bobines de Ø 180mm simultanément, en respectivement 25 et 45 Secondes seulement. Le comptage automatique des bobines – qui peut être effectué au travers des sacs MBB (sans desiccant ni HIC) détecte tous les composants, jusqu’aux petits 0402 (01005), avec une précision annoncée par le fabricant supérieur à 99 % (99,7 % mesuré par les clients).



Le système réalise aussi l'inspection 2D par Rayon-X pour des cartes électroniques, des Bga's, etc…, avec une résolution de 7 lignes pair par millimètre.



Caractéristiques :

  • Comptage automatique de composants en bobines de Ø 180mm, 330mm, 380mm, tubes, plateaux, bouts de bande, waffle packs.
  • Taille de composant minimum, 0402 métrique (01005 impérial)
  • Peut compter au travers des sacs barrière d’humidité (sans testeur d’humidité ni desiccant)
  • Lancement du processus par simple pression sur le bouton départ
  • Cycle d’inspection : - Une bobine 330 / 380 mm = 25 secondes
  • Quatre bobines 180 mm = 45 secondes
  • Une précision de comptage supérieur à 99%
  • Peut également servir à l’inspection de Bga's et cartes électroniques
  • Peut être interfacé à un logiciel E.R.P. pour une gestion du stock en temps réel
  • Exposition 100 μSievert
  • Conforme aux normes CE



Spécifications :

  • Dimensions externe: 1079,5 mm x 762 mm x 1016 mm
  • Taille du compartiment: 412,75 mm x 412,75 mm x 152,4 mm
  • Surface visible: 406,5 mm x 406,5 mm



Information logiciel :

  • Archivage d’image
  • Fonction d'apprentissage au besoin
  • Réglage de la fenêtre
  • Zoom numérique
  • Annotations



Imagerie :

  • Résolution d’image : Pas de 54μ pixel Résolution
  • ligne pair : 7lp/mm


Spécification du Rayon-X :

  • Orientation du laser: Haut, Bas.
  • Tension nominal Anode: 40–80 kV
  • Courant maximum Anode: 0,7 mA


Détails techniques :

  • Alimentation : 100 – 240 V, 1500 W
  • Poids : 231 Kg



Vidéo du Compteur de composants en bobine et inspection 2D de Bga's par Rayon-X



Ce produit vous intéresse ?

Vous souhaitez passer une commande, recevoir
plus d'informations sur nos produits, merci de
remplir le formulaire de contact

Contactez-nous

Toute l'équipe W-Tech s'engage à répondre au
mieux à votre demande.
