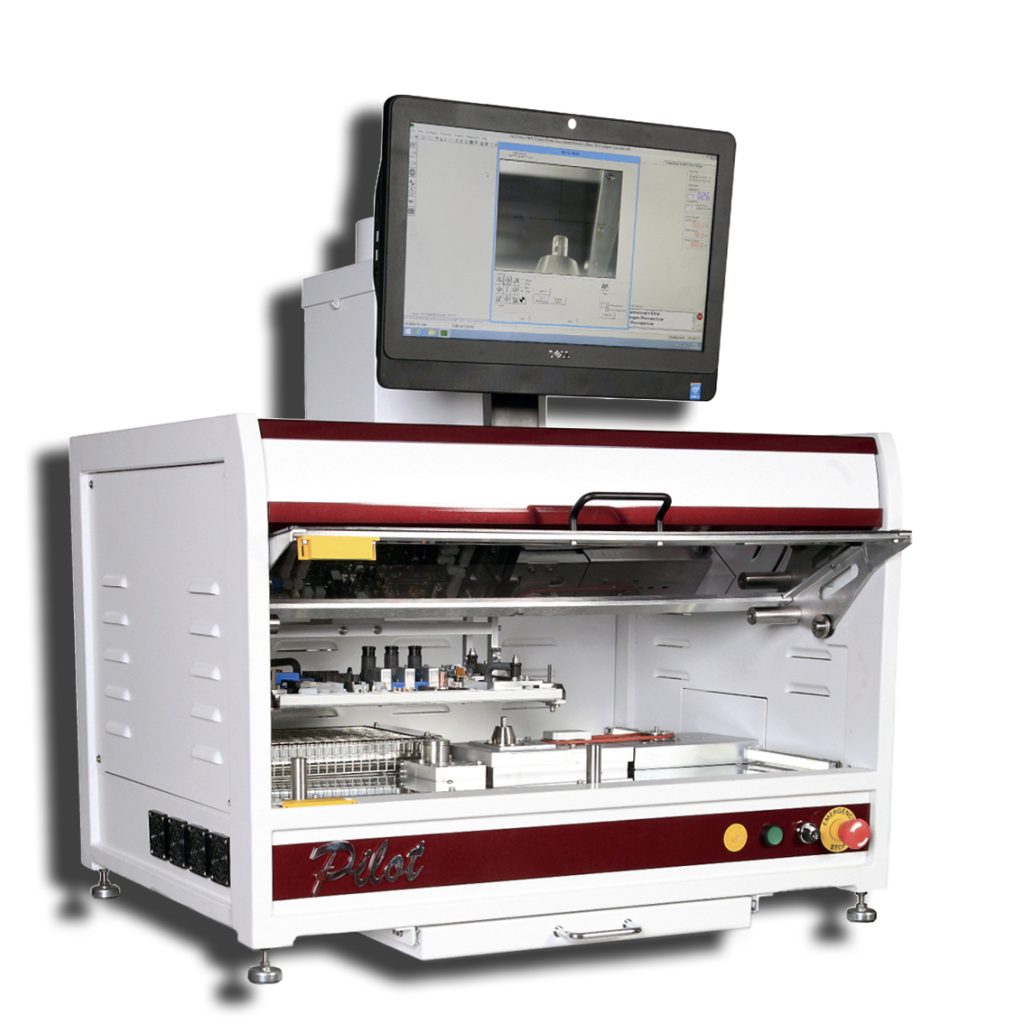

Pilot

Vidéo de la vague sélective de table PILOT



Spécifications techniques de la vague sélective de table PILOT

 Hauteur :

 Avec écran : 1050mm

 Avec capot : 750mm / Sans 695mm

 Largeur :

 Avec bain de soudure sortie : 1380mm

 Avec bouteille de Flux : 1090mm / Sans : 915mm

 Profondeur :  700mm (963mm avec tiroir du clavier sorti)
 Taille de carte :  330mm x 250mm
 Dégagement en coin :   Au-dessus / dessous : 3mm
 Dégagement en hauteur :  Au-dessus / dessous : 40mm nominal
 Soudure:  Tous types (incluant le sans plomb).
 Capacité du Pot de Soudure :  6kg
 Buses :
  •  Style AP : 2,5mm à 16mm Ø.
  •  Buses type "Extended" : 2,5mm à 20mm Ø
  •  Micro Buse : 1,5mm à 2,5mm Ø
  •  Buses type "Jet-Tip" : 6mm à 20mm Ø.
  •  Buse sur mesure dédié sur demande
 Flux :

 Système « drop-jet » (faible maintenance).

 Peu de solides (moins de 8%), pas de flux pure,

 système pressurisé et inerte. En option, système soluble à l’eau.

 Résolution Axes X, Y & Z :   0,1mm
 Répétitivité :  +/- 0,05mm
 Consommation d'Azote :  30 litres gas/min.
 Pression :   5 bar
 Pureté d'Azote :  99,99% Ou supérieur
 Alimentation :   Une phase - 208-250 Volts - 50/60Hz
 Puissance :   4kVA Incluant la préchauffe I.R. basse
 Chargement :  Manuel
 Outils :  Double Guides de carte intégrées, incluant doigts et clampes
 Programmation :  Fonctionne sous Windows : - PillarCOMM ‘Point & Click’ -


Caractéristiques standards

  • PC intégré et écran TFT monté sur la machine
  • Système d’azote inerte
  • Alimentation de soudure automatique et détection de niveau
  • Fluxeur (Drop –jet)
  • Deux buses de soudure AP
  • Extraction intégrée de la fumée
  • Caméra couleur programmable
  • Deux chargeurs universels ajustables
  • Logiciel PillarCOMM (base Windows)
  • Compatible alliage sans plomb



Options

  • Système de filtration de fumée
  • Correction manuelle des mires
  • Système de Micro Buse
  • PillarPAD Système de programmation "Offline"
  • Multiple niveaux de mot de passe
  • Préchauffe basse
  • PillarGEN 30 : Générateur d'azote / Stand pour machine
