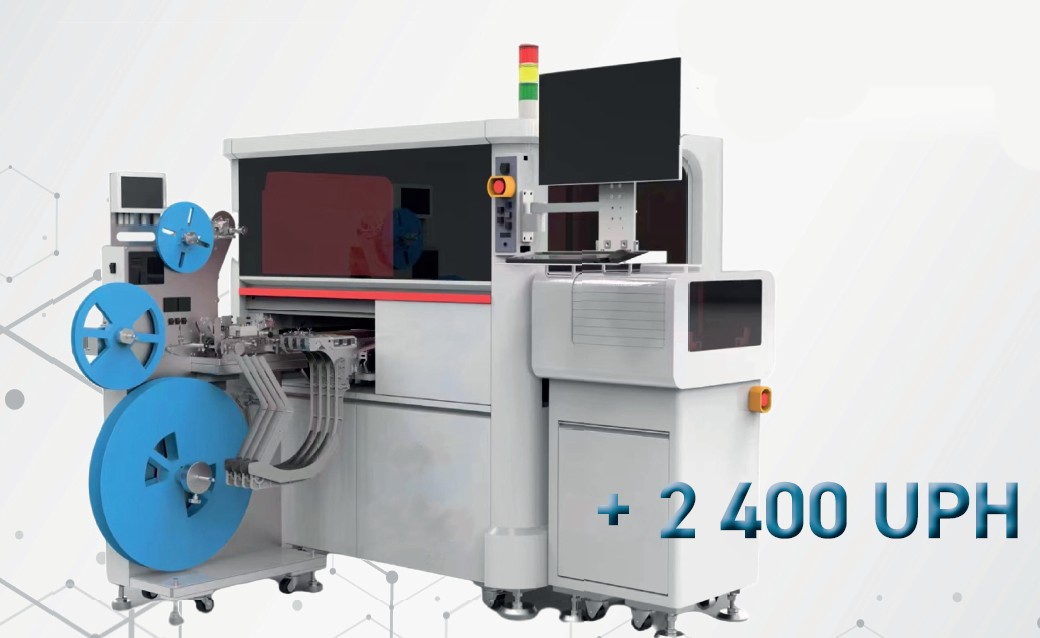

Système de programmation automatique UPH 2400
Caractéristiques
- Double buses pour un débit jusqu’à 2 400 UPH
- E/S fl exibles comprenant un ensemble de plateaux JEDEC, de bandes alvéolées et de tubes
- Programmateur universel intégré avec jusqu’à 32 sites de programmation, prend en charge
- EEPROM, NOR, Nand, MCU, CPLD, FPGA, eMMC, UFS...
- Mécanisme d’apprentissage facile à utiliser
- Module d’inspection optique 2D en option
- Fonctionnement à fl ux monobloc
Informations générales
- Débit : Jusquà 2 400 pcs/heure
- Précision de placement : ±0,02 mm
- Répétabilité du placement : ±0,02 mm
- Force de placement : 95 grammes
- Méthode Pick-and-Place : buses doubles
- Dimension : L:1450 x L:1190 x H : 1965(mm)
- Dim. d’expédition : L:1940 x L:1390 x H:1840 (mm)
Système de placement
- Système d'entraînement des axes X-Y : servomoteur
- Résolution de l'axe X : 0,001 mm
- Résolution de l'axe Y : 0,001 mm
- Répétabilité X-Y : ±0,01 mm
- Système d'entraînement Z-theta : moteur pas à pas
- Résolution de l'axe Z : 0,036°
- Répétabilité de l'axe Z : ±0,02 mm
Exigences de fonctionnement
- Tension d'entrée : Monophasé 220 VAC
- Fréquence de ligne d'entrée : 50/60 Hz 15 A
- Consommation électrique : 2,0 KVA
- Pression d'air comprimé : 0,6 Mpa
- Débit d'air : 40 litres/min
- Plage de température de fonctionnement : 15~30°C
- Humidité relative : 35 % ~ 90 %
Système de programmation
- Jusqu'à 4 unités de programmateur universel
- Sockets de programmation : jusqu'à 32 sites de sockets pour eMMC et 32 sockets pour mémoire/MCU
- Prise en charge : EPROM, EEPROM, NOR, NAND, MCU, PLD, CPLD, FPGA, eMMC et UFS
- Boitiers pris en charge TSOP, PLCC. BGA, SOIC, SOP, QFN, CSP, TQFP
Système de reconnaissance de positionnement
- Tête : à double buses
- Caméra vers le haut x2 : (Standard)
- Système de reconnaissance de position du composant (1,3 millions de pixels, champ de vision 35 x 35 mm)
- Caméra vers le bas x1 pour l'alignement d'apprentissage (1,3 millions de pixels, champ de vision 35 x 35 mm)
- Mécanisme d'alignement : positionnement d'apprentissage mécanique (Préciseur)
Options non-incluses
- Empileur/dépileur automatique de plateaux (25)
- Entrée/sortie de bande alvéolée (8~72mm)
- Entrée tube (6 tubes Max)
- Marqueur à points d'encre
- Alimentateur d’étiquettes
- Marquage sur plateau JEDEC ou bande
- Inspection optique 2D
