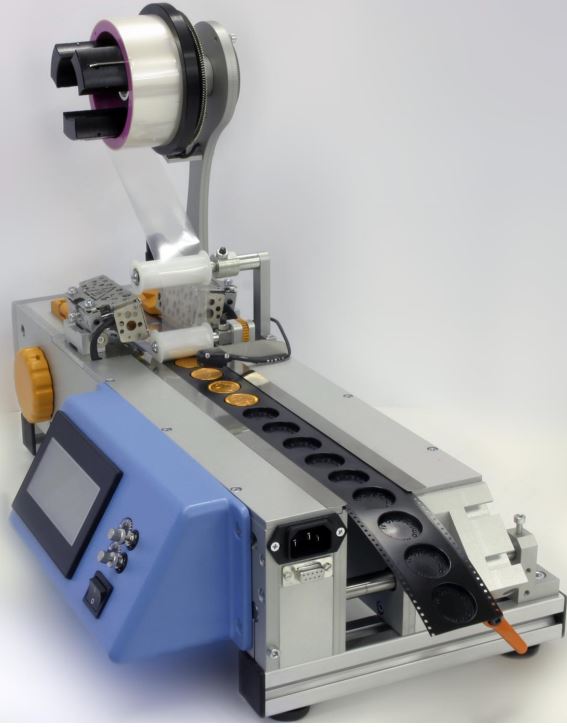

Machine de Mise en Bande automatique en ligne

Description

  • Intégration en ligne
  • Unité autonome
  • Empreinte minimale
  • Cycle de travail automatisé
  • Scellage du Cover Tape à chaud ou à froid (PSA)
  • Largeur ajustable
  • Interface utilisateur à écran tactile
  • Configuration intuitive
  • Écran tricolore
  • Paramètres de scellage séparés pour chaque côté
  • Régulateur de pression manuel ou électronique
  • Capteur de présence pièce
  • Connecteur Vision
  • Diverses configurations disponibles.



Fonctionnement de l'écran tactile

écran tactile

Affichage des informations de base : compteur, température actuelle/réglée et mode de fonctionnement.

Signalisation de l’état de la machine par rétroéclairage à trois couleurs :

  • Vert : fonctionnement normal
  • Orange : avertissement (fonctionnement limité)
  • Rouge : dysfonctionnement (arrêté)


Le menu de configuration fournit des paramètres tels que :

  • Réglage de la température
  • Réglage du pas
  • Type de scellage, temps, cycle
  • et bien d'autres…



Moteur pas à pas

moteur pas à pas

Le moteur pas à pas avec encodeur en boucle fermée permet un positionnement très précis et une correction automatique des erreurs en cas de blocage de la bande.

Résolution de positionnement : 0,05mm.

La procédure facile de chargement de la bande permet de soulever le couvercle de la roue dentée.

Double entraînement pour bandes porteuses à double pignon.



Bloc chauffant et scellage

bloc chauffant

Bloc chauffant changeable rapidement.

Position de scellage réglable avec une vis de positionnement (micromètre en option).

Protection des zones chauffantes.

Température et pression de scellage réglables pour chaque bloc chauffant.

Mode de scellage continu et par étapes.

Convient également aux Cover Tape à froid (PSA).



Rouleaux de guidage de Cover Tape

cover tape

Le système de levage aide l'opérateur à régler facilement le Cover Tape.

Réglage de la position du Cover Tape intégré sur le rouleau de guidage.

En tournant la roue, l'opérateur peut régler avec précision la position de la roue.

Rouleaux de guidage interchangeables rapidement pour différentes largeurs de Cover Tape.



Fin de Cover Tape / Fonction « Fin proche »

fin cover tape

La technologie de détection intelligente permet d'avertir l'opérateur en fonction de la longueur minimale requise du Cover Tape.

Lorsque le Cover Tape est épuisé, la machine s'arrête automatiquement.

La tension constante du Cover Tape est assurée par la conception innovante du mécanisme de tension.



Détection de présence de pièce

détection pièce

Capteur de présence de pièce intégré.

En combinaison avec le mode de travail, détecte l'état de la poche : remplie ou vide.

En cas de non-conformité, la machine s’arrête et avertie l'opérateur.

Vérificateur de vision en option pour la détection d'orientation.



Largeur réglable

largeur

Toutes les unités ont une largeur réglable, tandis que les unités fixes ont la possibilité d'un micro-ajustement en fonction de la tolérance de la bande alvéolée, les unités variables peuvent être ajustées pour tous les types de bandes alvéolées.

Le réglage de la largeur dépend du modèle

schéma fin

 Spécifications techniques

 Largeur de bande  De 8mm à 200mm
 Pas de la bande  De 2mm à 72mm
 Profondeur max de la poche  40mm
 Contrôle de la température  Double commande avec affichage numérique De 30°C à 250°C
 Alimentation électrique  230VAC, 2A
 Alimentation air comprimée  6bar, 10L/min
 Signaux E/S

 Ext. Start (input 24VDC, active high)

 Ready (output 24VDC, active high)

 Status (3× output 24VDC, active high)

 Communication  Modbus TCP/IP
 Dimensions (L × P × H)  530mm × 390mm × 335mm
 Poids  9kg



Spécifications

spécifications
