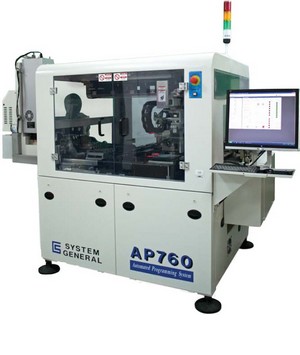

Automatischer Programmierer AP 760

Video des Programmierautomaten AP 760

Eigenschaften

• Automatischer Universal-Bauteilprogrammierer
• Kopf mit 4 Saugdüsen zur gleichzeitigen Handhabung von 4 Bauteilen
• Bis zu 9 Programmiergeräte (entspricht 36 Sockets) für die Bauteilprogrammierung
• Bis zu 2.400 Bauteile pro Stunde
• Universal-Programmiergerät H9800 (16 Gbit RAM-Buffer pro Programmierer)
• Bauteilzentrierung entweder über einen „Precisor“ oder über zwei Kameras
• I/O: JEDEC-Trays / Stangenmagazine / Gurte (Gurtung)
• Unterstützt alle Technologien: Flash, Speicher, E-CPLDs, Mikrocontroller, EEPROMs…
• Unterstützt alle Gehäuseformen: SOIC, PLCC, BGA, MLF, QFN…
• Verwaltet bis zu 4 Peripheriegeräte desselben Typs im I/O-Bereich

Bestückung und allgemeine Informationen

• Bestückungsgenauigkeit: ±0.05 mm
• Bestückungswiederholgenauigkeit: ±0.03 mm
• Bestückungskraft: 95 g
• Pick-and-Place-Methode: 4 Saugdüsen
• Bauteilerkennung: Vakuumsensor
• Abmessungen: 180 (L) x 120 (B) x 165 (H) cm
• Transportabmessungen: 227 (L) x 165 (B) x 205 (H) cm
• Nettogewicht: 1.028 kg
• Bruttogewicht: 1.328 kg
• Norm: CE

* Das Gewicht kann je nach bestellten Optionen und Subsystemen variieren

Bestückungssystem:

• Motorsystem X-Y-Achsen: Servomotor
• Auflösung X-Achse: 0.003 mm
• Auflösung Y-Achse: 0.003 mm
• Wiederholgenauigkeit X-Y-Achsen: 0.030 mm
• Maximale Geschwindigkeit X-Achse: 1.600 mm/Sek.
• Maximale Geschwindigkeit Y-Achse: 1.600 mm/Sek.
• Motorsystem Z-Theta: Servomotor
• Auflösung Z-Achse: 0.001 mm
• Wiederholgenauigkeit Z-Achse: 0.030 mm
• Maximale Geschwindigkeit Z-Achse: 300 mm/Sek.

Positionierungssystem:

• Doppel-CCD (2 Kameras)

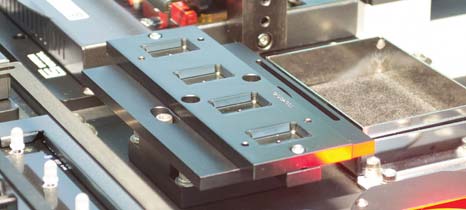

• Mechanische Ausrichtung via „Precisor“

Programmiersystem

• Programmierplätze: bis zu 9 Plätze
• Programmierer: Universal-Programmiergerät H9800 an jedem Platz
• Pin-Treiber: standardmäßig 112 Pins, erweiterbar auf 448 pro Platz
• RAM-Buffer: standardmäßig bis zu 16 GB
• Unterstützte Bauteile: EPROM, EEPROM, Flash, Mikrocontroller, PLD, CPLD, FPGA …
• Unterstützte Gehäuseformen: Standard- oder Spezialgehäuse
• Unterstützte Dateiformate: Intel Hex, Microchip INHX, Tektronix Hex, Motorola S, Signetics Hex, Extend tekhex, HP64000 absolute, Spectrum, TI SDSMAC, ASCII Hex, ASCII Oct, ASCII Binär, JEDEC, POF, DIO, JAM, STAPL, LOF
• Kommunikation: USB 2.0
• Norm: CE

Softwaresystem

• Benutzeroberfläche: Basiert auf WINDOWS-Umgebung
• Betriebssystem: Windows XP Professional (Englisch)

Voraussetzungen für die Inbetriebnahme

• Stromversorgung: 220 VAC, 1-phasig, 3-Leiter
• Frequenz: 50/60 Hz
• Leistungsaufnahme: 2.5 KVA
• Druckluftversorgung: 75 ~ 95 PSI
• Luftdurchsatz: 160 Liter/Min.
• Betriebstemperatur: 15 ~ 30 °C
• Relative Luftfeuchtigkeit: 35 % ~ 90 %

Optionale Subsysteme

• Ein-/Ausgabe über Blistergurt (Tape & Reel)
• Ein-/Ausgabe über Stangenmagazin (Tube)
• Ein-/Ausgabe über JEDEC-Tray
• Wechsler für 20 JEDEC-Trays
• CO2-Laserbeschriftung (10 W)
• 3D-Inspektionskamera (45×45 mm)
